DENYO / СВАРОЧНЫЕ ГЕНЕРАТОРЫ
DLW-400LSW
Сварочный генератор Denyo
Автономный дизельный сварочный агрегат для одновременной работы двух специалистов и питания однофазного оборудования.
Двухпостовой
ПВ 100 %
Дизельный
Kubota D1105-K3B
380 А
Максимальный сварочный ток
30–190 А
Ток на каждый пост
15 кВА
Мощность генератора
471 кг
Масса оборудования
Доступность уточняется
Цена
По запросу
Для точного подбора сообщите условия эксплуатации, требуемый сварочный ток и количество одновременно работающих постов.
Инженерная поддержка
- Подбор оборудования под условия эксплуатации
- Оригинальная документация Denyo
- Запчасти и сервисная поддержка
- Поставка оборудования по России
Инженерные данные
Технические характеристики
Данные приведены для режима 50 Гц
Сварочные характеристики
Однопостовой режим
Полная мощность на одном сварочном посту
- Номинальный ток
- 370 А при ПВ 100%
- Диапазон регулирования
- 60–380 А
- Номинальное напряжение
- 34,8 В
- Диаметр электрода
- 2,0–8,0 мм
Двухпостовой режим
Значения указаны для каждого поста
- Номинальный ток
- 185 А на пост при ПВ 100%
- Диапазон регулирования
- 30–190 А на пост
- Номинальное напряжение
- 27,4 В
- Диаметр электрода
- 2,0–4,0 мм
Генератор переменного тока
- Номинальная мощность
- 15 кВА
- Частота
- 50 Гц
- Электрическая схема
- 3 фазы, 4 провода
- Рабочая точка
- 380 В — 22,8 А
- Рабочая точка
- 400 В — 21,7 А
- Рабочая точка
- 415 В — 20,9 А
- Коэффициент мощности
- 0,8
- Возбуждение и регулирование
- Бесщёточное, AVR
- Количество полюсов
- 2
- Класс изоляции
- F
Выходы переменного тока
3Ф
380 В, 23 А
2 трёхфазные розетки
1Ф
220 В, 23 А
1 однофазная розетка
1Ф
220 В, 15 А
1 однофазная розетка
T
Силовые терминалы
Клеммное подключение нагрузки
Суммарная мощность однофазных выходов — до 6,6 кВт.
Доступная мощность каждой розетки зависит от распределения
нагрузки и загрузки трёхфазного выхода.
Двигатель и система запуска
- Производитель и модель
- Kubota D1105-K3B
- Тип двигателя
- Дизельный, 4-тактный
- Количество цилиндров
- 3
- Охлаждение
- Жидкостное
- Диаметр × ход поршня
- 78 × 78,4 мм
- Рабочий объём
- 1123 см³
- Номинальная мощность
- 17,8 кВт при 3000 об/мин
- Аккумулятор
- 12 В, 45 А·ч, 55B24L × 1
Эксплуатационные показатели
- Full Range, без нагрузки
- 1,86 л/ч при 3000 об/мин
- e-mode, без нагрузки
- 1,05 л/ч при 2000 об/мин
- Full Range, при 370 А
- 5,20 л/ч
- e-mode, при 370 А
- 5,20 л/ч
- Уровень звукового давления
- 64 дБ(A) на расстоянии 7 м
Фактический расход зависит от сварочного тока,
выбранного режима и условий эксплуатации.
Топливо и заправочные ёмкости
- Используемое топливо
- Дизельное топливо ASTM №2 или аналог
- Топливный бак
- 42 л
- Моторное масло
- 5,1 л
- Охлаждающая жидкость
- 4,7 л
Габариты и масса
- Габариты, Д × Ш × В
- 1520 × 700 × 770 мм
- Сухая масса
- 471 кг
- Общая масса
- 521 кг
Характеристики приведены по технической документации производителя.
Производитель может изменять отдельные параметры без предварительного уведомления.
Документы
Видео · Обзор модели
Видео по модели
Видеообзор оборудования, органов управления и основных возможностей модели.
Смотреть видеоЭкспертный комментарий
Denyo DLW-400LSW — двухпостовой сварочный агрегат для объектов, где требуется одновременно вести сварочные работы двумя специалистами и не зависеть от внешней электросети.
Ключевая особенность модели — полноценная работа в двухпостовом режиме: каждый сварщик получает отдельный диапазон регулировки тока, а продолжительность включения составляет 100%.
Дополнительно агрегат может использоваться как источник переменного тока мощностью до 15 кВА для питания инструмента и вспомогательного оборудования. Это делает DLW-400LSW особенно удобной для строительных, монтажных и аварийно-восстановительных работ.
Важно при подборе:
параметры сварочного тока, мощности двигателя и расхода топлива
должны сопоставляться с частотой 50/60 Гц и конкретным режимом работы.
Значения без указания режима нельзя считать взаимозаменяемыми.
Применение
Строительство и монтаж
Автономная сварка металлоконструкций, трубопроводов, опор, ограждений и монтажных элементов непосредственно на объекте.
Аварийные и ремонтные работы
Подходит для выездных бригад, восстановительных работ и ремонта оборудования в местах без стабильного электроснабжения.
Промышленные объекты
Может использоваться на производственных площадках, в нефтегазовой отрасли, энергетике и коммунальном хозяйстве.
Когда особенно полезен DLW-400LSW
- требуется одновременная работа двух сварщиков;
- на объекте отсутствует внешняя электросеть;
- нужно одновременно выполнять сварку и питать инструмент;
- важна длительная работа при ПВ 100%;
- оборудование регулярно перемещается между объектами.

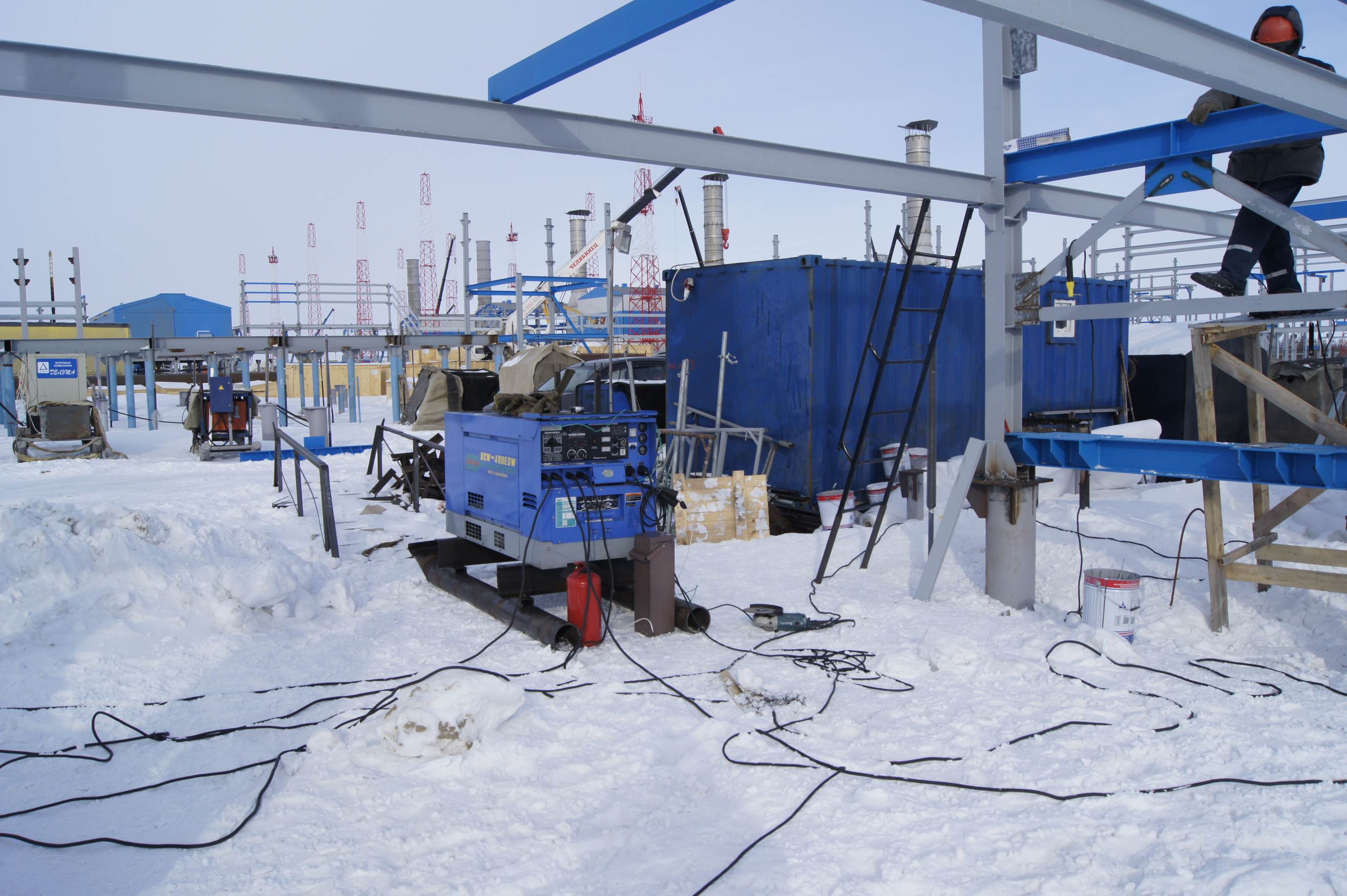

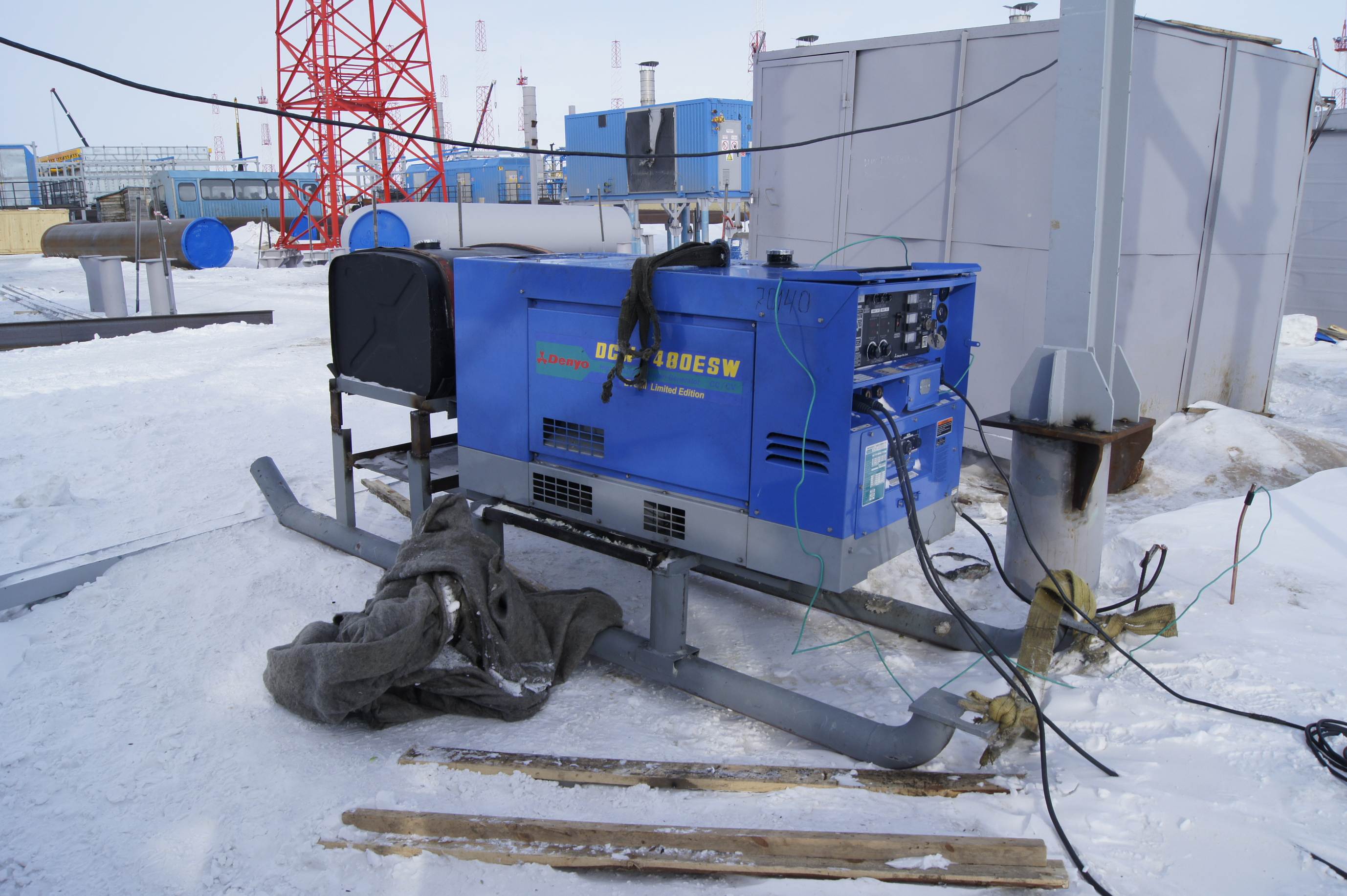

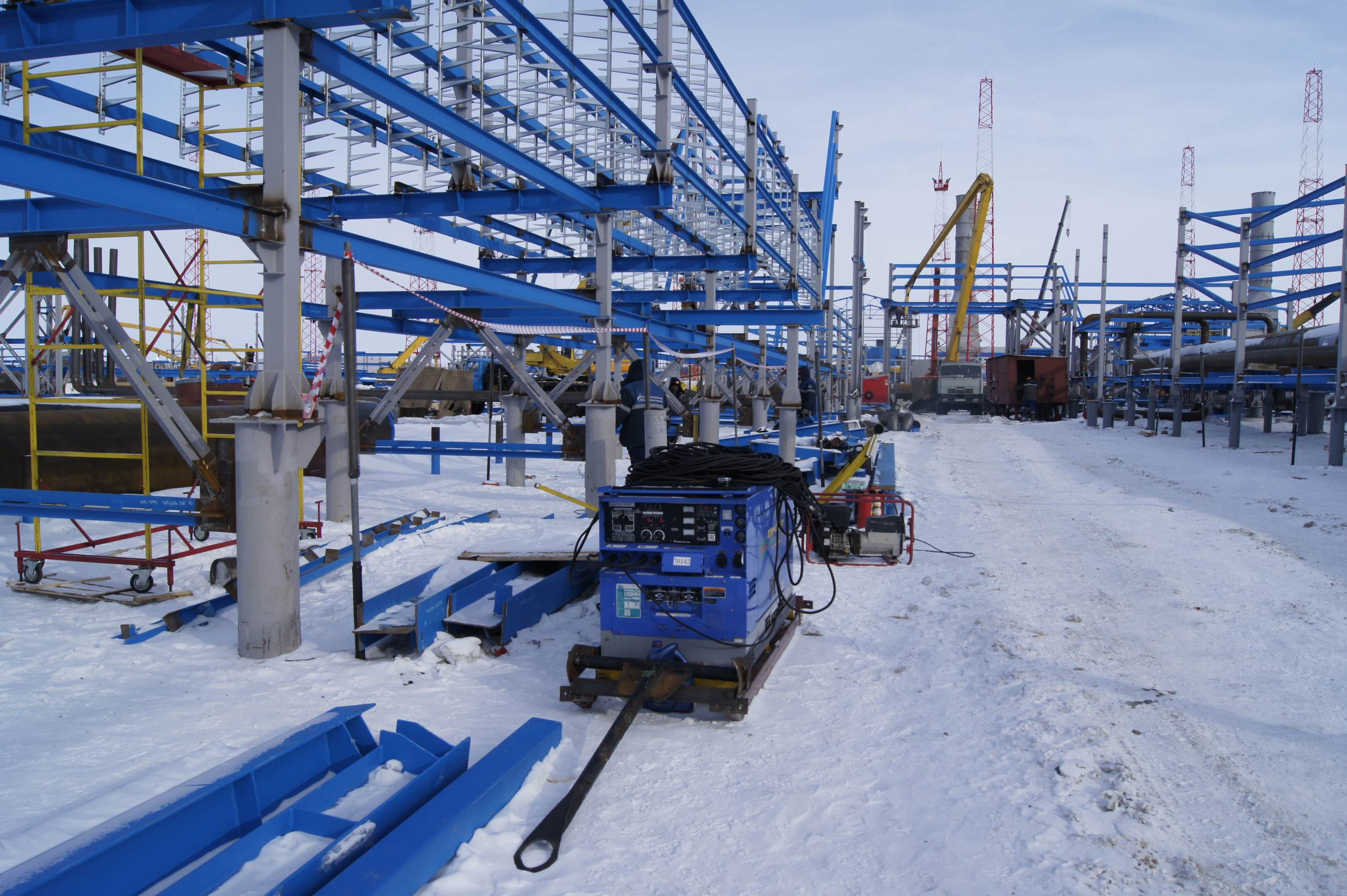

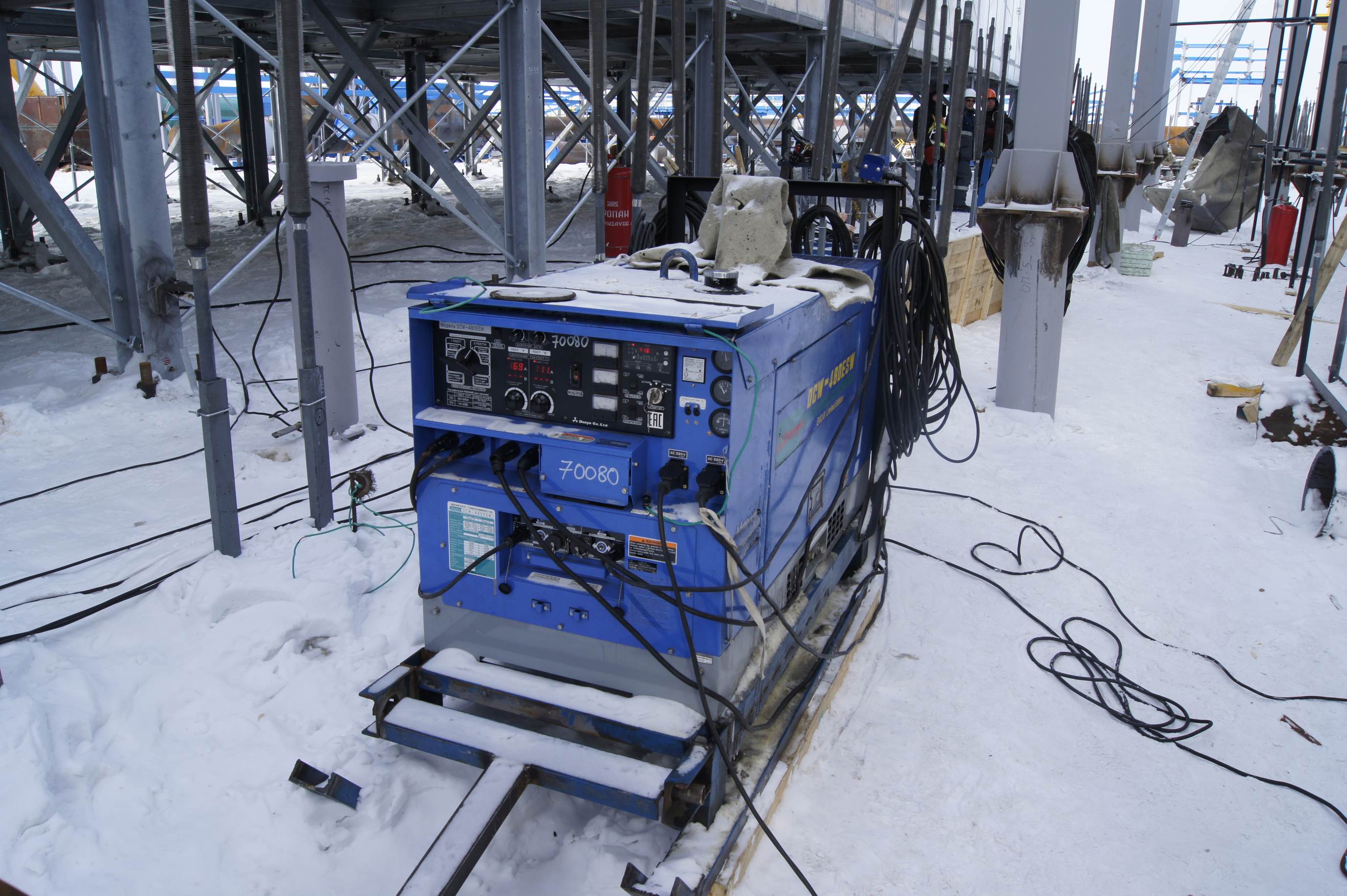

Техника в реальной работе

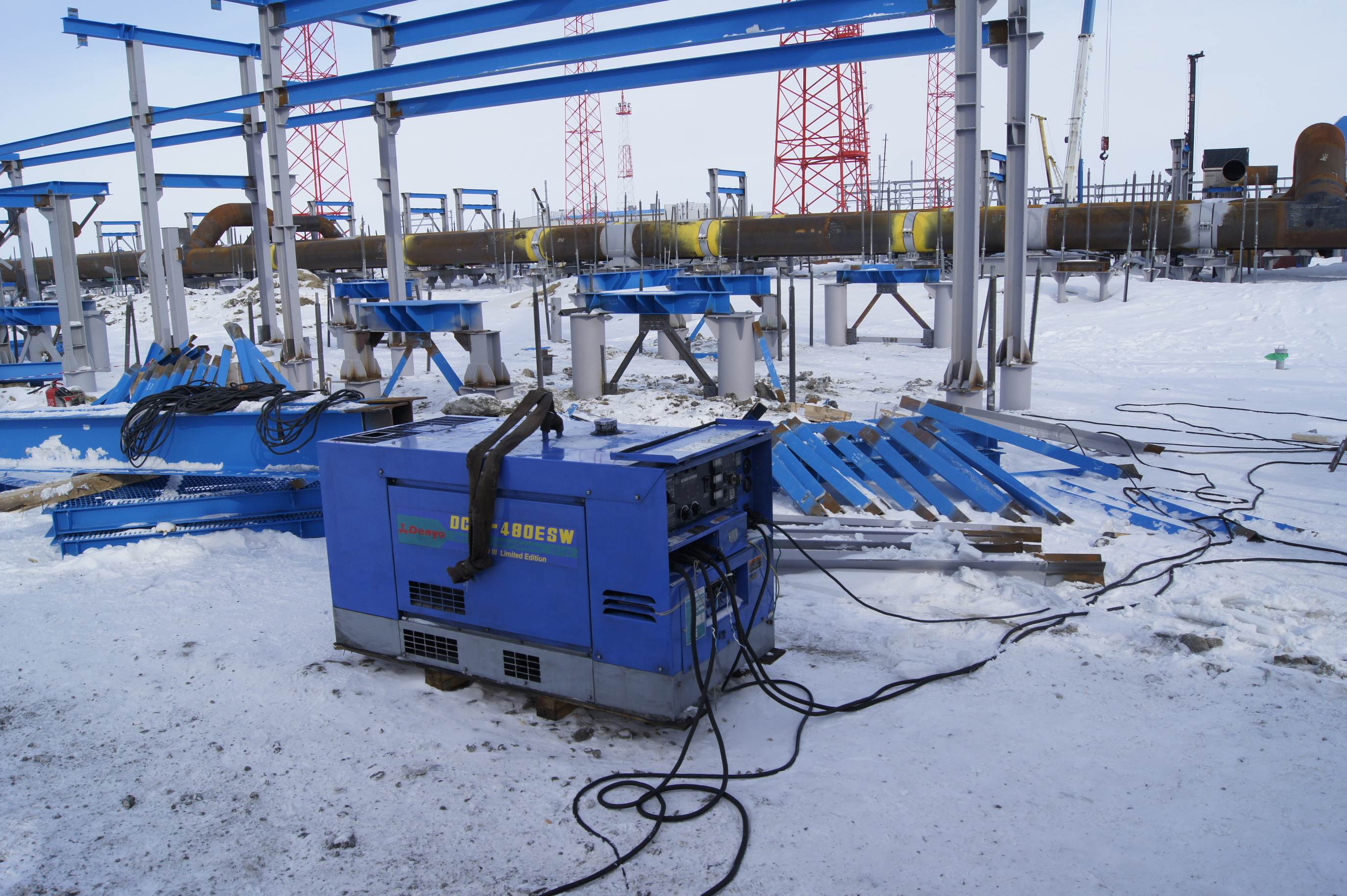

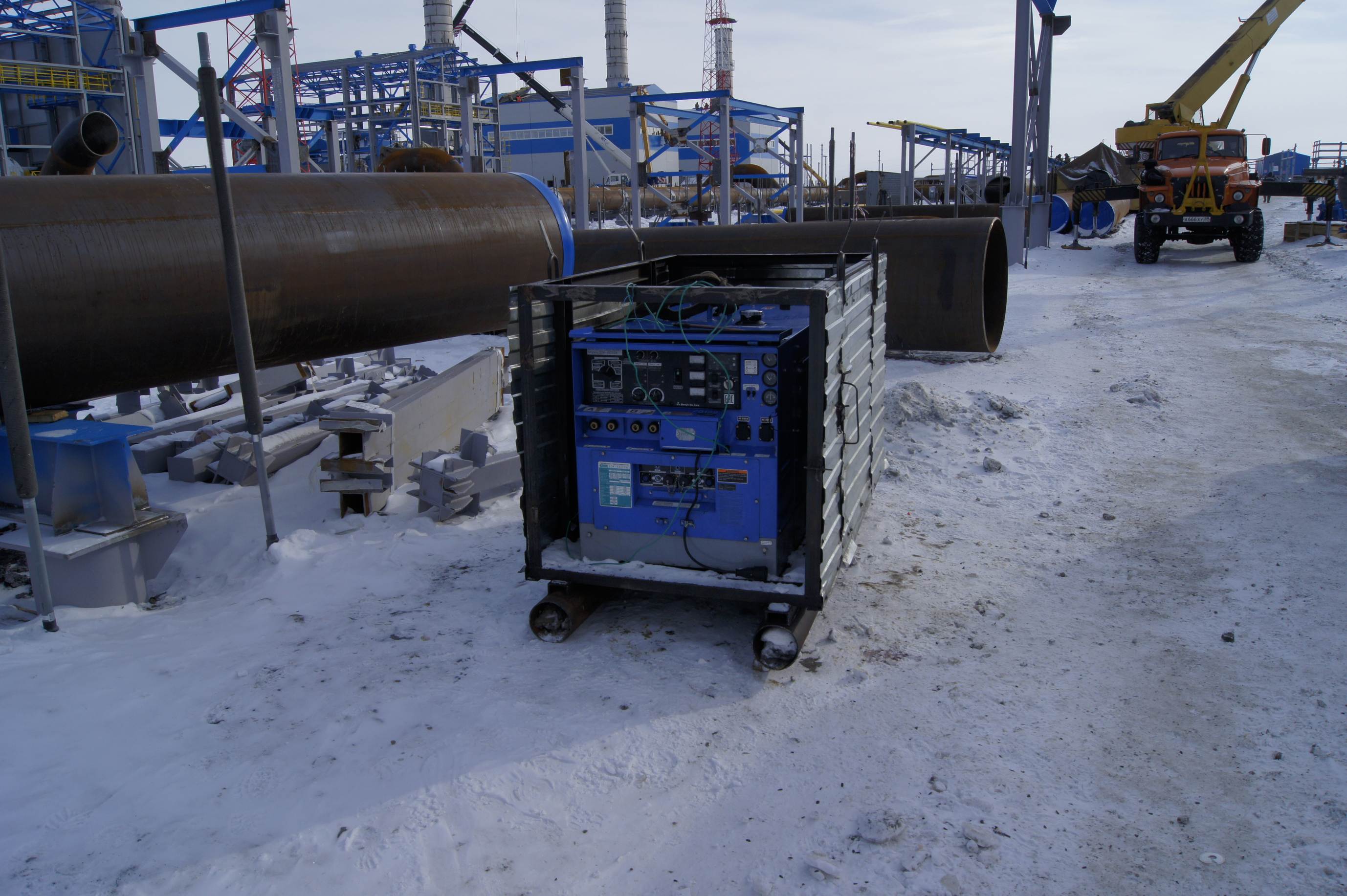

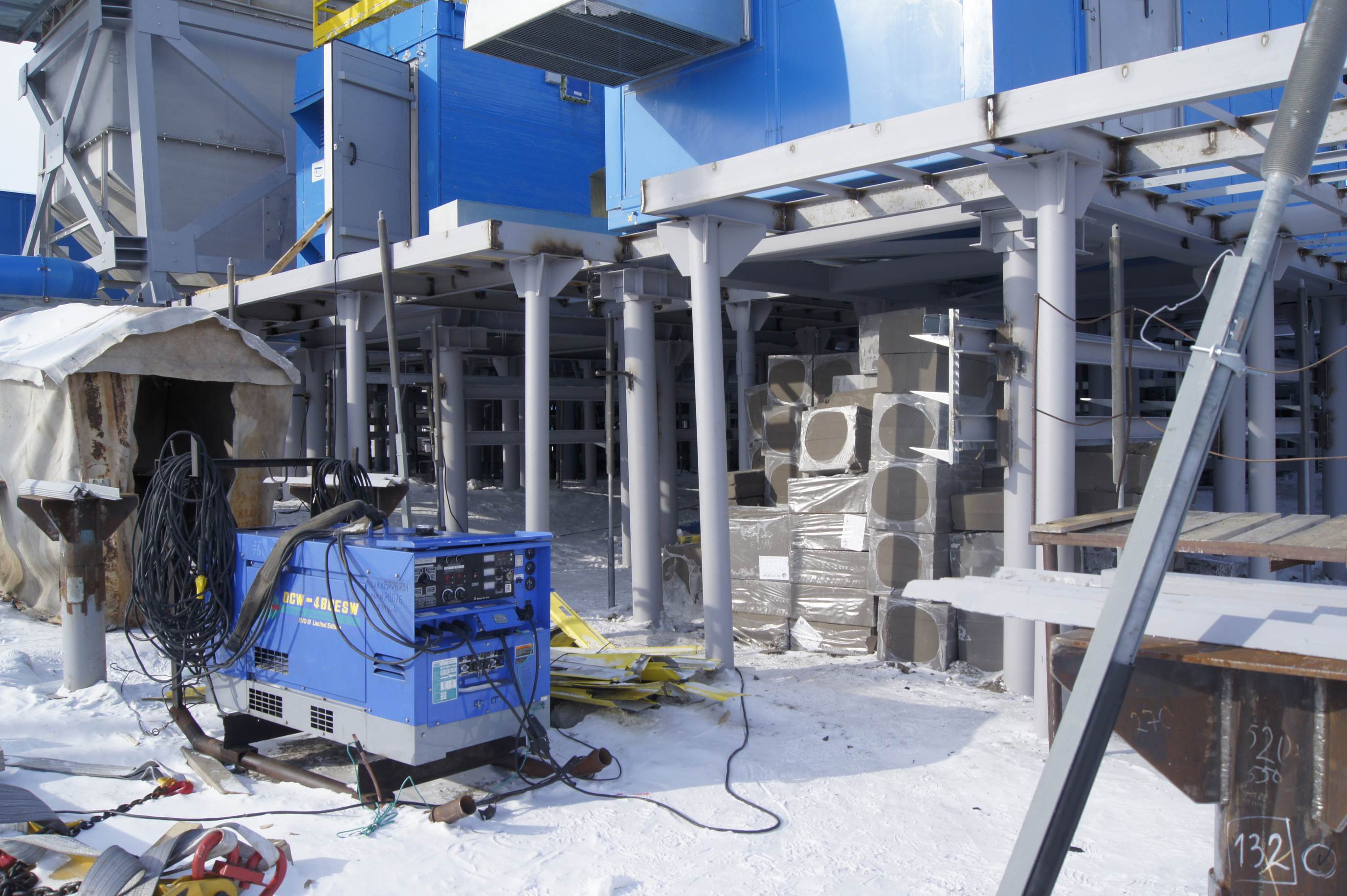

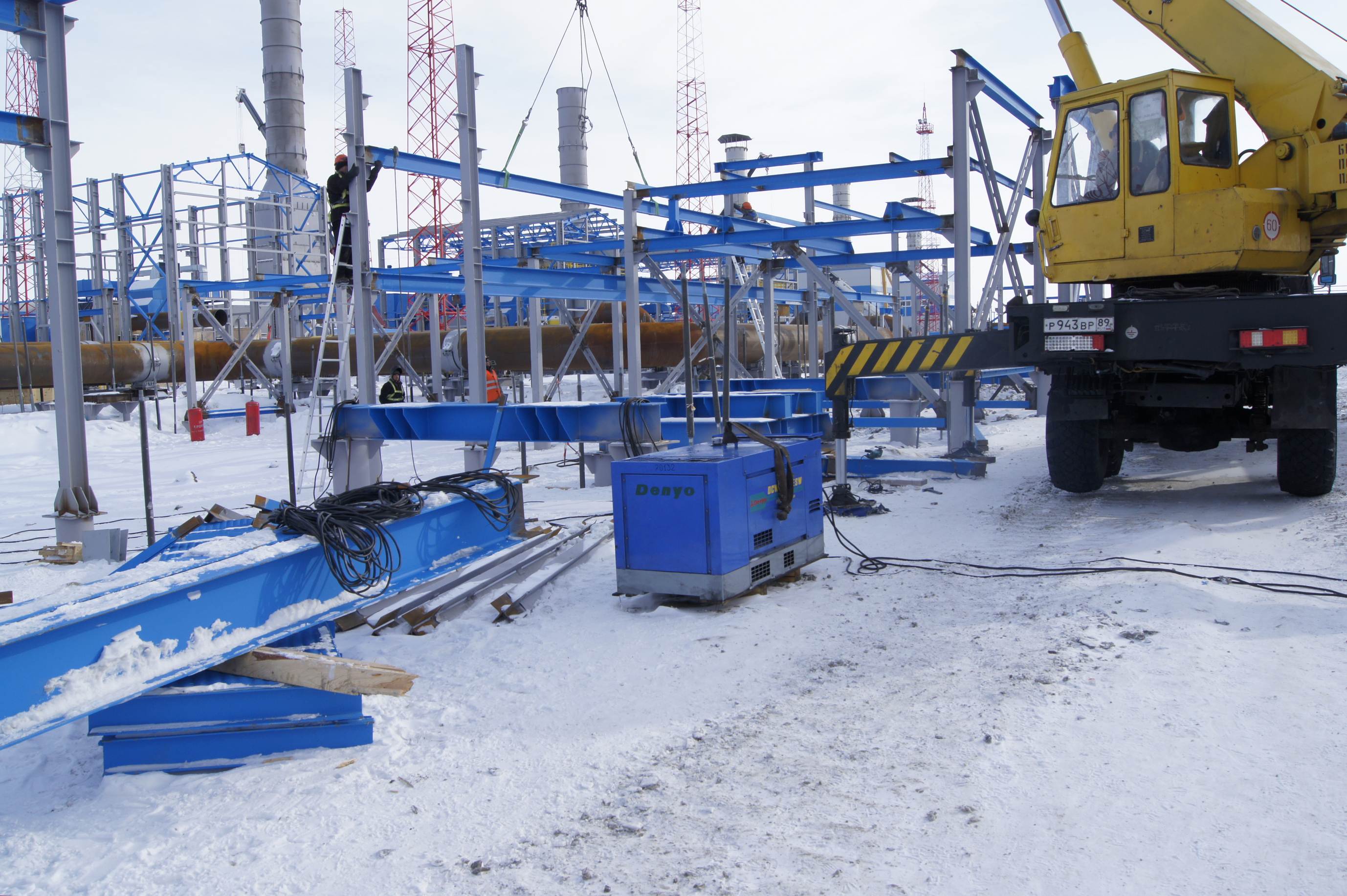

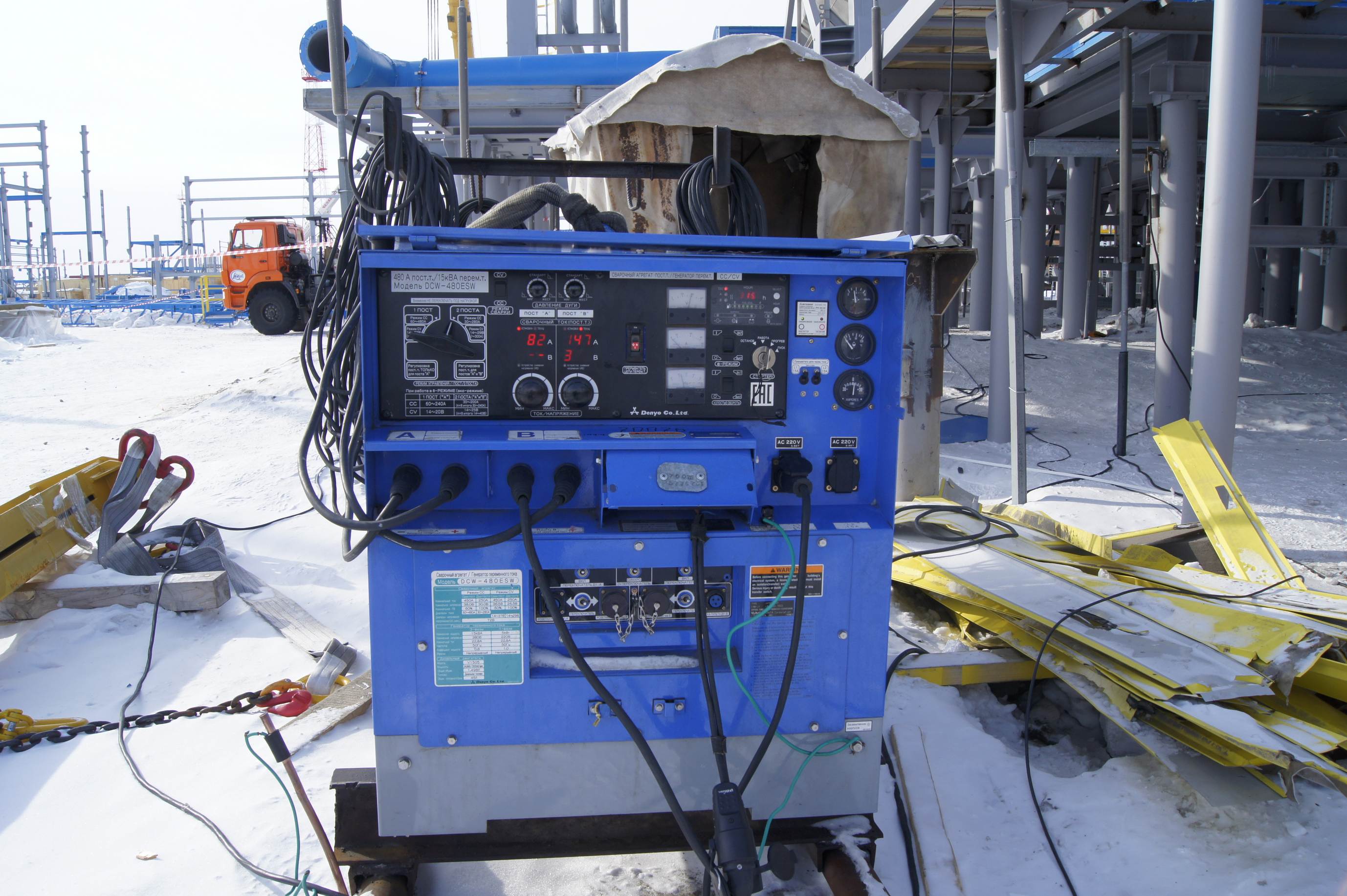

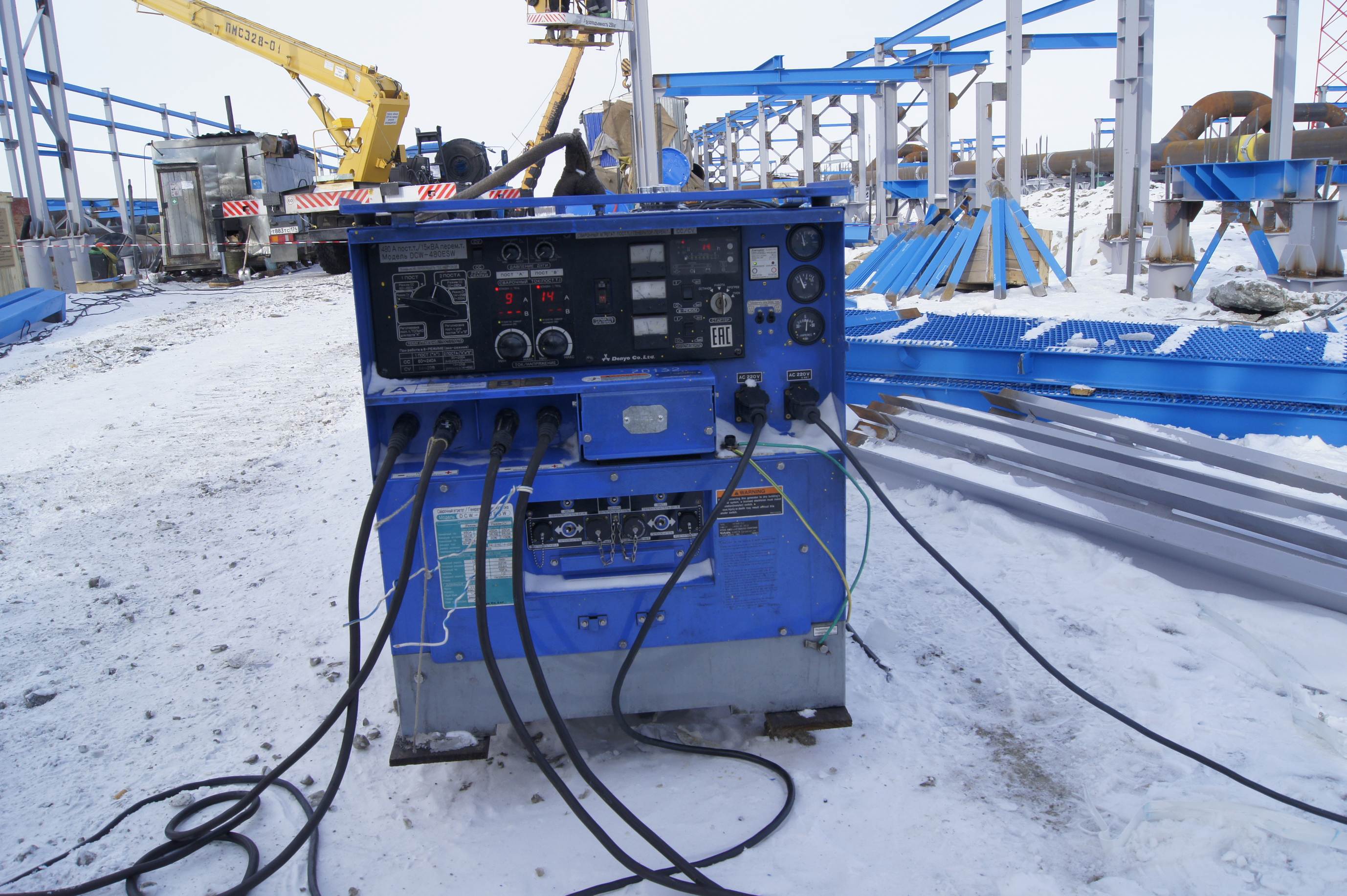

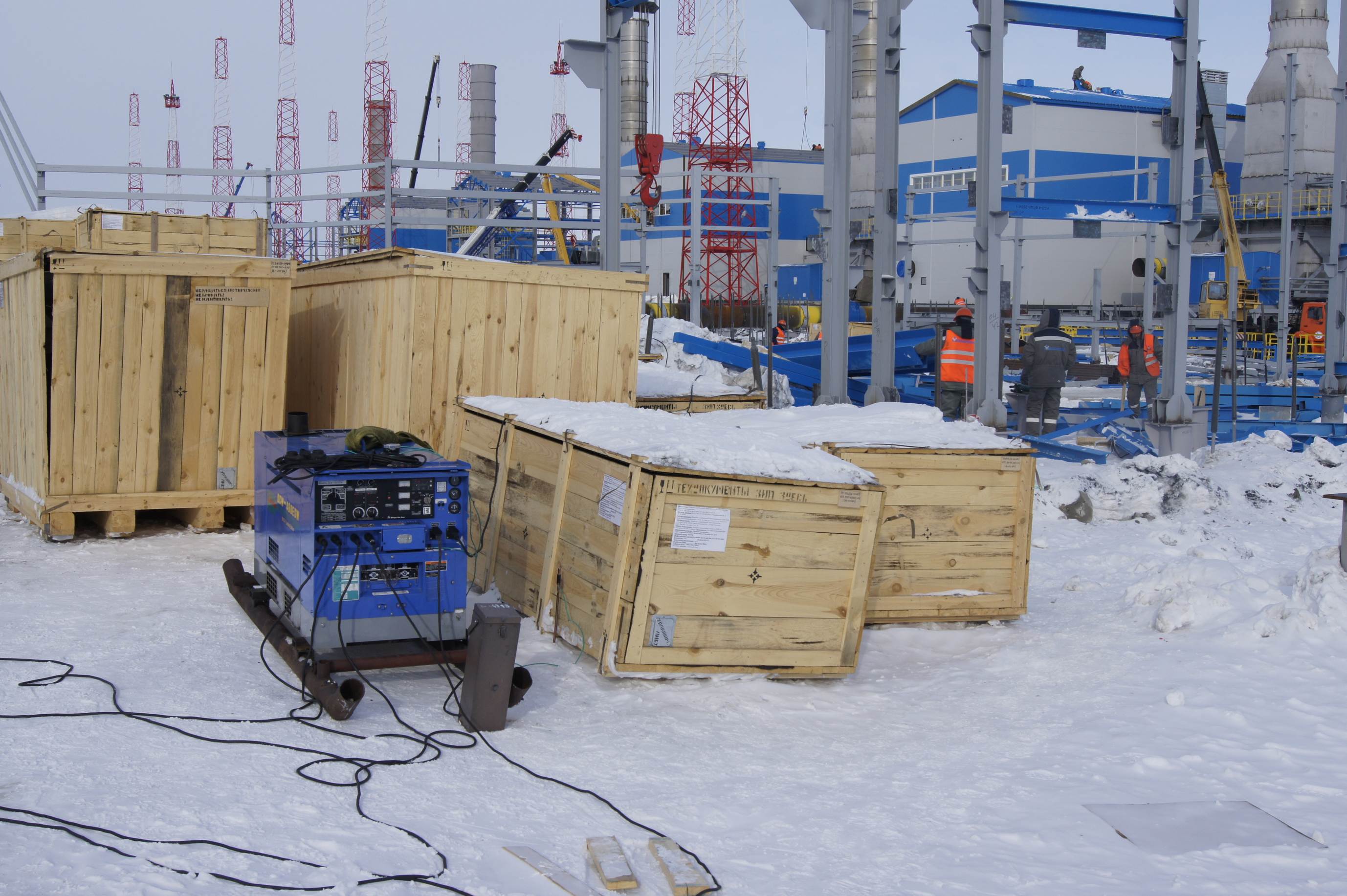

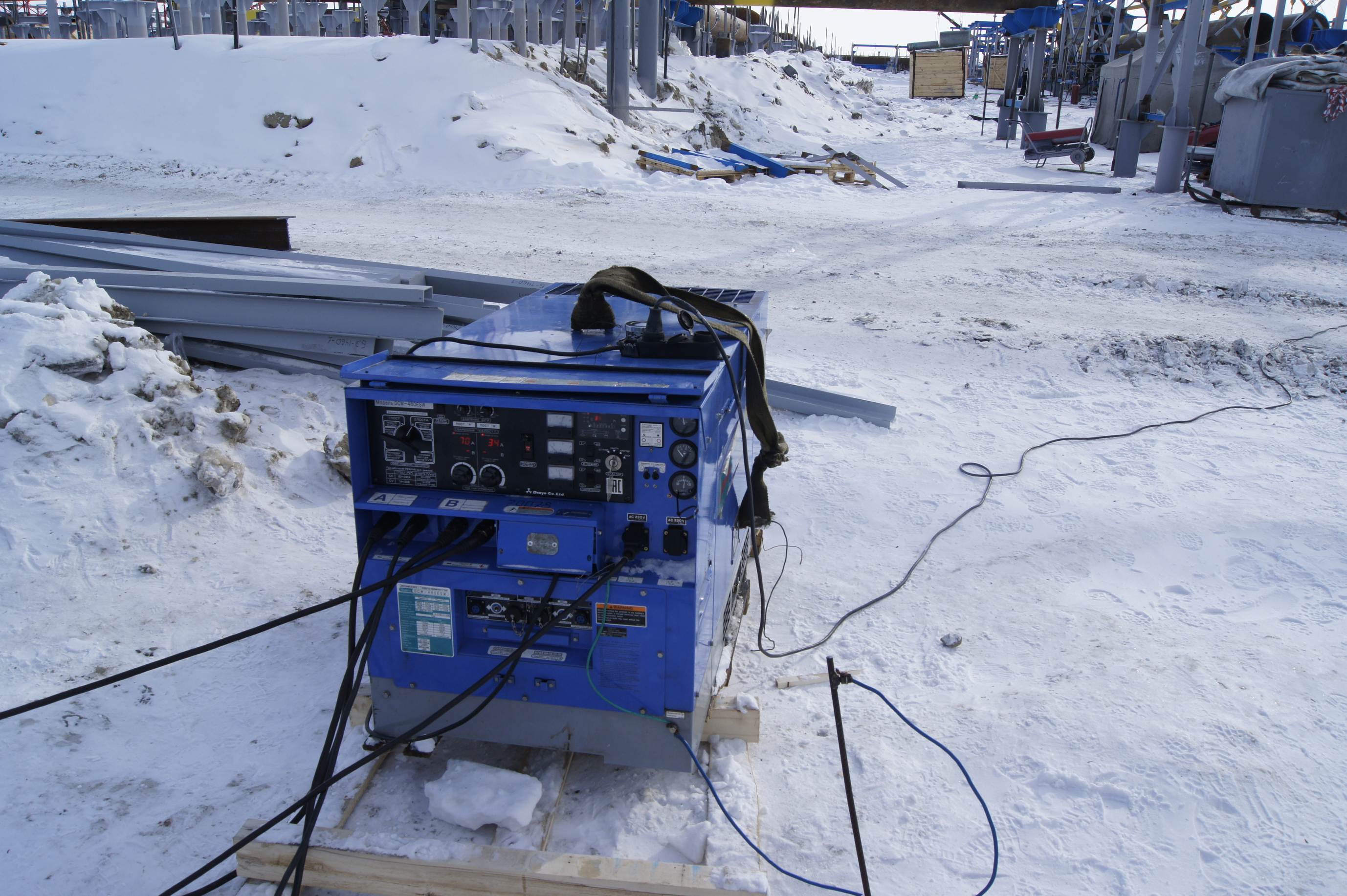

Собственные фотографии с объектов и заводов Denyo
Поддержка в эксплуатации
Обслуживание и запчасти
Для Denyo DLW-400LSW определены регламентные интервалы обслуживания и каталожные номера основных расходных материалов Denyo и Kubota.
Первое ТО
50 моточасов
Замена моторного масла и масляного фильтра
Регулярное обслуживание
каждые 100 моточасов
Замена масла, очистка фильтров и проверка ремня вентилятора
Расширенное обслуживание
каждые 200 моточасов
Замена масляного фильтра и измерение сопротивления изоляции
Основные расходники
Оригинальные номера для точной идентификации и заказа.
Масляный фильтр
- Denyo
- Y0602041174
- Kubota
- 16271-32093
Топливный фильтр
- Denyo
- Y0602042174
- Kubota
- 15521-43160
Воздушный фильтр
- Denyo
- Y0602046335
- Kubota
- 11304-3002
Для основных фильтров доступны оригинальные позиции и проверенные аналоги.
Практические вопросы
Что важно знать о DLW-400LSW
Режимы работы, аттестация, электроснабжение и обслуживание агрегата.
Возможности и допуски
Могут ли одновременно работать два сварщика?
Да. В двухпостовом режиме DLW-400LSW обеспечивает независимую работу двух сварщиков.
Диапазон регулирования на каждом посту составляет 30–190 А при 50 Гц, номинальный ток — 185 А при ПВ 100%.
Проходил ли DLW-400LSW аттестацию НАКС?
Оборудование семейства DLW-400 проходило аттестацию и производственные испытания для применения на объектах ПАО «Газпром» и ПАО «Транснефть» с участием аттестационного центра НАКС.
Подтверждение сварочных характеристик относится к работе агрегата в однопостовом режиме. Его нельзя автоматически распространять на одновременную сварку двумя постами.
Перед поставкой на конкретный объект необходимо проверить актуальность свидетельства, область аттестации и соответствие документов исполнению и заводскому номеру поставляемого агрегата.
Можно ли использовать агрегат как электростанцию?
Да. DLW-400LSW имеет трёхфазный генератор переменного тока номинальной мощностью 15 кВА и может обеспечивать электроэнергией инструмент и другое оборудование на рабочей площадке.
При совместном использовании сварочного и силового выхода необходимо учитывать суммарную нагрузку и ограничения, указанные в руководстве по эксплуатации.
Эксплуатация и сопровождение
Как часто требуется техническое обслуживание?
Первое техническое обслуживание выполняется через 50 моточасов. Основные повторяющиеся интервалы составляют 100 и 200 моточасов.
Состав операций зависит от наработки. Полный перечень приведён в карте обслуживания DLW-400LSW.
Какие расходники нужны для обслуживания?
К основным расходным материалам относятся моторное масло, масляный, топливный и воздушный фильтры.
Каталожные номера Denyo и Kubota для основных фильтров указаны выше, в разделе «Обслуживание и запчасти».
Где скачать руководство и технические документы?
Руководство по эксплуатации, каталоги и доступные технические материалы собраны в разделе «Документы» на этой странице.
